泡沫消防車專用自動泡沫比例混合器的安裝原理
泡沫消防車廠家在泡沫消防車上使用的大都是手動泡沫比例混合器，那么什么樣的泡沫消防車上采用全自動泡沫比例混合器呢？一般機場消防、油庫消防、現役消防等大型的泡沫消防車上都可使用全自動泡沫比例混合器。
泡沫比例混合器是泡沫滅火系統的“神經中樞”,其工作性能的好壞直接關系到泡沫滅火系統撲救火災的成敗。泡沫比例混合器有壓力式空氣泡沫比例混合器、環泵式泡沫比例混合器、管線式泡沫比例混合器等類型。
泡沫滅火系統具有安全可靠、經濟實用、滅火效率高等特點,尤其對撲救B類火災更具有突出的優越性,是目前國內、外油類火災基本的撲救方式。

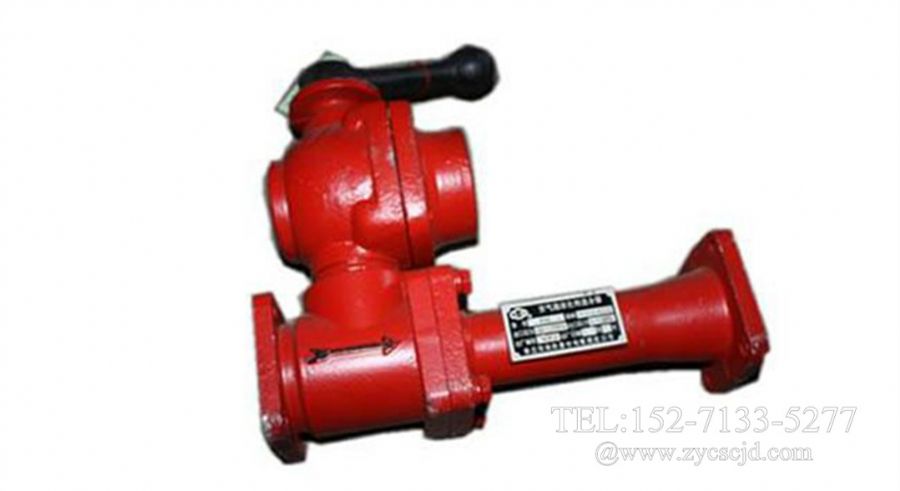

全自動泡沫比例混合器結構圖：
全自動泡沫比例混合器分為：
1、壓力式泡沫比例編輯
壓力式泡沫比例混合器應用于ZP32泡沫/水噴淋自動滅火系統、低倍數泡沫滅火系統、水成膜泡沫噴淋滅火系統中，由進水管、出液管、混合室、擴散管等組成。比例混合器的混合室上鑄有箭頭，表示流向。安裝時箭尾端應與水泵出水管連接，箭頭端應與泡沫主管接通，進水管、出液管分別與泡沫液儲罐接通。
工作原理：
比例混合器主要利用文丘里原理,壓力水通過比例混合器時,在其內部與泡沫液貯罐之間產生負壓力差,使貯罐內泡沫液通過與比例混合器連接的泡沫液管進入比例混合器,在連接管內有控制泡沫液流量的孔板,就形成穩定混合比例的泡沫——水混合液。
管線負壓式泡沫比例混合器主要應用在泡沫消火栓箱、移動式泡沫推車等設備的比例混合上。
工作原理：
壓力水從進口進入比例混合器后，大部分水經噴咀高速噴入擴散管，在噴咀與擴散管間形成負壓區，泡沫液由吸液口被吸入負壓區，與壓力水同時進入擴散管，從出口流出；還有一小部分壓力水則通過調節閥與擴散管流出的混合液相混合后從出口流出。旋動控制閥的手柄（混合器側面）調節混合液的混合比。
結構特點：
1 混合器為負壓管線式混合器，當供水壓力達到壓力值時，混合器將泡沫液吸入供水管線中。
2 混合器進口由KY65型管牙接口與供水管線相連接，出口由KY65型管牙與混合液輸出管線相連接。
3 混合器上裝有控制吸入泡沫液量調節閥，調節閥上的指示牌標有吸泡沫液比例數值。
3、環泵式泡沫比例編輯
★聯系方式★
更多消防車專業知識、消防車價格、消防車廠家情況歡迎來電咨詢
◆消防車-聯系人：欽經理（一對一、溫馨服務）
◆聯系方式：158-9762-1119 152-7133-5277
◆業務QQ：294578732
◆官方網站：www.expresscqgfszy.com.cn
◆微信號：158-9762-1119
負壓環泵式比例混合器應用于負壓式泡沫滅火系統中。環泵式比例混合器由調節手柄、指示牌、調節閥、混合室、擴散管等組成。環泵式比例混合器的混合室上鑄有箭頭，表示流向。指示牌上標識不同混合流量,分別為16L/s、24L/s、32L/s、48L/s、64L/s。調節手柄根據指示牌相應調節泡沫混合液流量。安裝時箭尾端應與水泵出水管連接，箭頭端應與水泵進水管接通，吸液口與泡沫液儲罐接通。
結構特點：
1、混合器是由調節手柄、指示牌、調節閥、混合室、擴散管等構成的環泵式混合器。
2、混合器指示牌上標有不同數值，其數值與產生和噴射泡沫設備的混合液量值相對應。
3、混合器適合配用6%的泡沫液。
4、混合器應安裝在水泵附近，與水泵的出水管和進水管連接。混合器要求泵進口壓力要小于0.03MPa，否則將影響混合器的吸取泡沫液性能。
5、混合器在0.6~1.4MPa進口壓力范圍內，其吸取泡沫液量在某一檔是基本不變的。而產生和噴射泡沫設備在不同壓力下其混合液量發生變化時，其混合比將產生變化。因此要適當調整和控制產生和噴射泡沫設備的壓力，使其壓力不能太低或太高，以使得保證泡沫液量在混合液量中所占的比例為3-6%。
